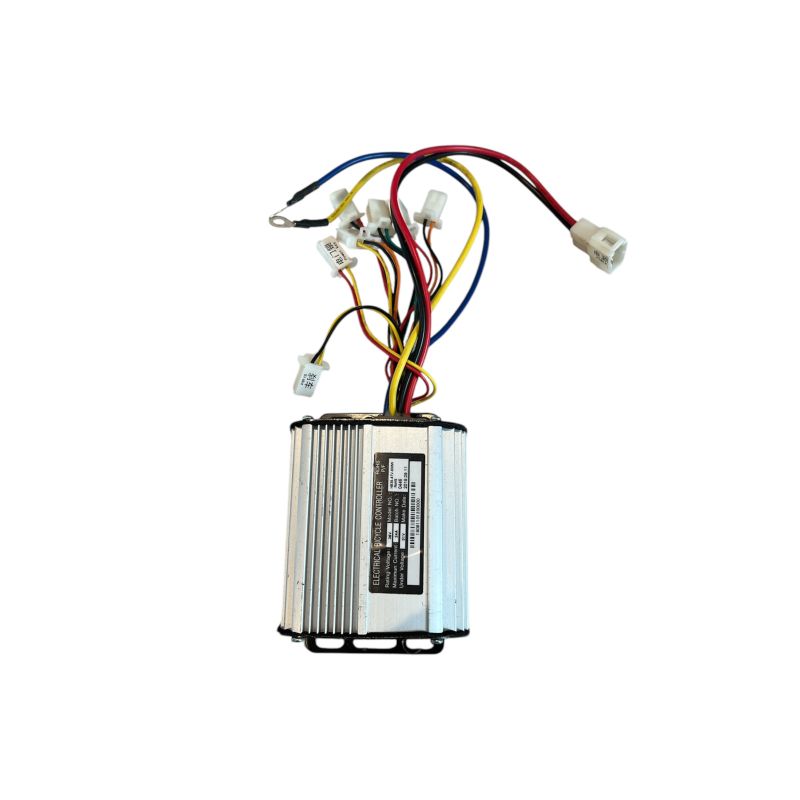

Controleur régulateur de tension python 800W

Controleur régulateur de tension 36V de quad python et adaptable sur d'autres modèles

Référence boitier : HB36-ATV-800W

Maximum courant : 24Ah

-Branchement électrique:

- 1 prise à 2 fils pour la prise de recharge de batterie ( 1 rouge et 1 noir noté charge sur la prise)

- 1 prise à 3 fils pour le bridage ( 1 noirs , 1 orange et 1 jaune )

- 1 prise à 2 fils pour le neiman ( 1 jaune et 1 rouge noté power key )

- 1 prise à 2 fils pour les contacteurs de frein  ( 1 jaune et 1 noir noté brake)

- 1 prise à 2 fils pour l'alimentation des batteries (2 gros fils  ,1 noir et 1 rouge)

- 1 fil jaune qui est relié sur l'inverseur pour la sortie moteur

- 1 fil bleu relié à l'inverseur pour la sortie moteur

- 1 prise à 3 fils pour la poignée d'accélérateur ( 1 rouge , 1 vert et 1 noir)

- 1 prise 2 fils ( 1 vert  et 1 noir noté dump energy )

- 1 prise 2 fils ( 1 orange et 1 noir noté brake light )
